Charnière Sensys 165° 8657i HETTICH

Description détaillée | Schémas PDF

Angle d'ouverture 165°
Avec ou Sans amortisseur
Pour porte épaisseur 15 à 32 mm

Autres produits
HETTICH

Dès 7,94 € TTC l'unité

Voir les références

(photo non contractuelle )

Imprimer

Sélectionnez vos critères :

Référence	Amortisseur	Coudure	Décor	Entraxe	Fixation	Montage	Version	Dispo.	Prix TTC	UV
Ref. 9 099 600 Accessoires	Sans	0 mm	Nickelé	52 mm	A visser	En applique	TH52	Bientôt disponible	7,94 €	l'unité
Ref. 9 099 540 Accessoires	Avec	0 mm	Nickelé	52 mm	A visser	En applique	TH52	En stock	9,12 €	l'unité
Ref. 9 099 541 Accessoires	Avec	0 mm	Nickelé	52 mm	A tourillons	En applique	TH53	En stock	9,37 €	l'unité
Ref. 9 099 550 Accessoires	Avec	9,5 mm	Nickelé	52 mm	A visser	En demi-applique	TH52	En stock	9,37 €	l'unité
Ref. 9 099 551 Accessoires	Avec	9,5 mm	Nickelé	52 mm	A tourillons	En demi-applique	TH53	En stock	9,61 €	l'unité

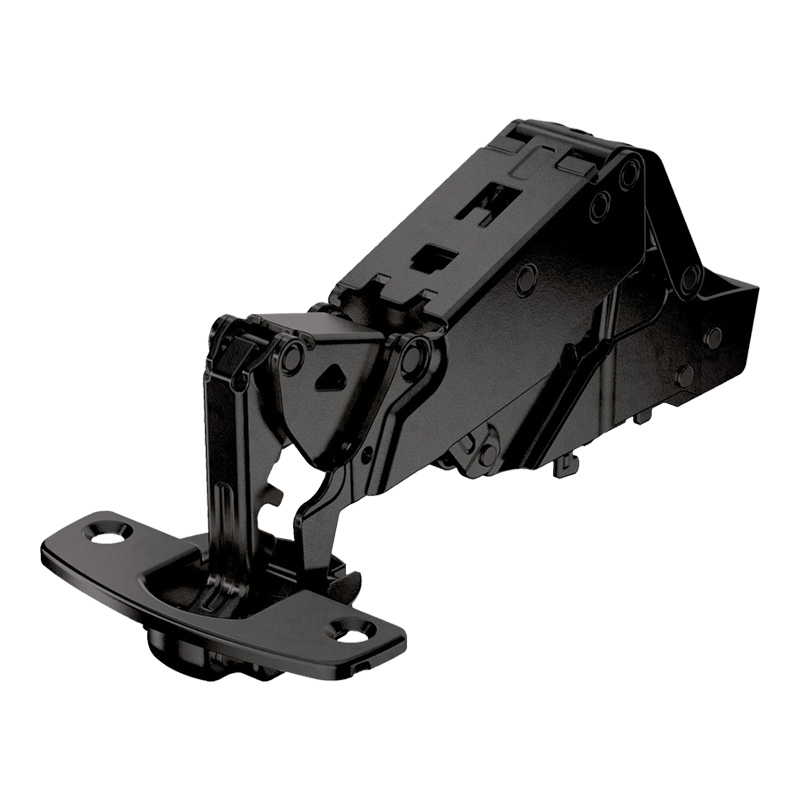

Ref. 9 091 767 Accessoires	Avec	0 mm	Noir Obsidien	52 mm	A visser	En applique	TH52	En stock	9,95 €	l'unité
Ref. 9 099 543 Accessoires	Avec	0 mm	Nickelé	52 mm	Sans outils	En applique	THS55	En stock	10,02 €	l'unité
Ref. 9 099 563 Accessoires	Avec	0 mm	Nickelé	45 mm	Sans outils	En applique	TB55	En stock	10,12 €	l'unité
Ref. 9 091 768 Accessoires	Avec	9,5 mm	Noir Obsidien	52 mm	A visser	En demi-applique	TH52	En stock	10,24 €	l'unité
Ref. 9 099 553 Accessoires	Avec	9,5 mm	Nickelé	52 mm	Sans outils	En demi-applique	THS55	En stock	10,27 €	l'unité
Ref. 9 091 789 Accessoires	Avec	0 mm	Noir Obsidien	52 mm	Manchon à expansion	En applique	TH58	En stock	10,30 €	l'unité
Ref. 9 099 573 Accessoires	Avec	9,5 mm	Nickelé	45 mm	Sans outils	En demi-applique	TB55	En stock	10,38 €	l'unité

Dès 7,94 € TTC

Ref : Renseignez vos critères

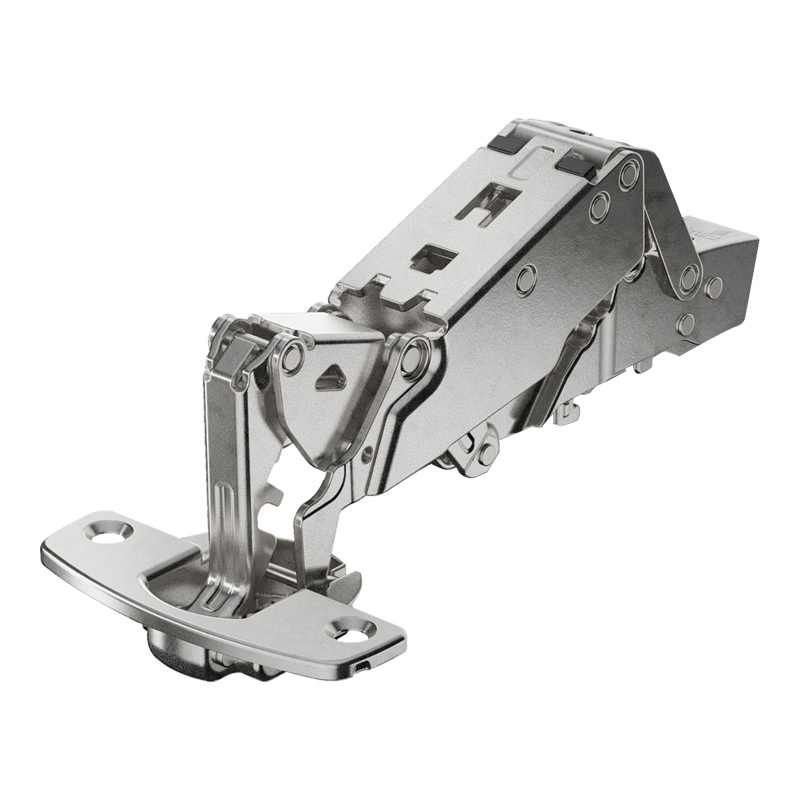

Charnière Sensys 165° 8657i de marque HETTICH

Charnière invisible clipsable avec ou sans amortisseur intégré dans le bras.

Description :

Matériau : Acier
Ouverture : 165 °
Ressort : Avec
Amortisseur : Avec ou Sans
Vendu à l'unité
Vendu sans les embases
Vendu sans les caches et accessoires

Informations techniques :

Profondeur du boîtier : 11.6 mm
Diamètre du boîtier : 35 mm
Pour porte d'épaisseur maxi : 32 mm
Pour porte d'épaisseur mini : 15 mm
Réglage latéral ±2 mm
Réglage vertical suivant embase ±2 ou ±3 mm
Réglage frontal de -2 à +3 mm

Documents à télécharger

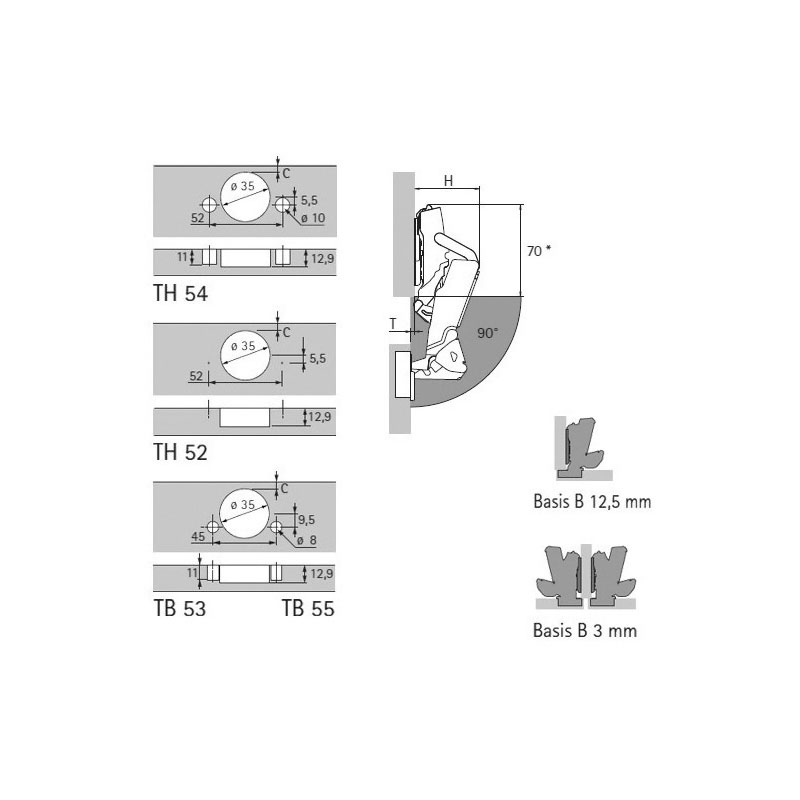

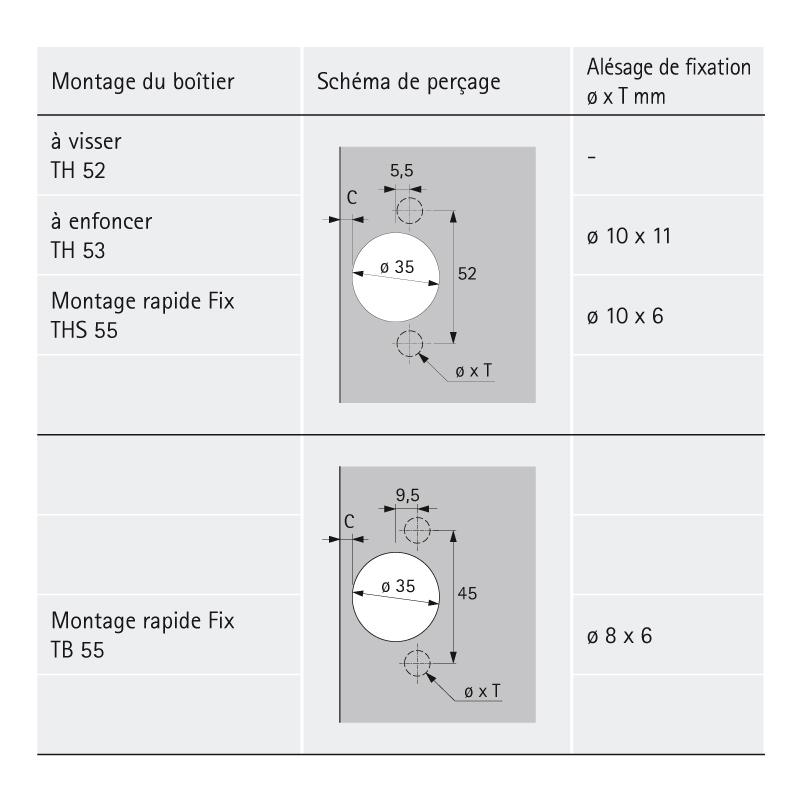

Schémas produit

Caractéristiques :

Diametre boîtier	35 mm
Epaisseur porte maxi	32 mm
Epaisseur porte mini	15 mm
Matériau	Acier
Ouverture	165°
Profondeur boîtier	11,6 mm
Ressort	Avec
Unité de vente	l'unité
